Пеллетный котел BURNIT PelleBurn PLB 15
Защитные устройства:
1) Контроллер сигнализирует в случае повышения температуры;
2) STB термостат реагирует на повышение температуры и
выключает вентилятор
3) Изогнутый желоб подачи. Геометрическая форма желоба подачи горелки не дает обратно хода огня, чтобы выйти из горелки в пеллетный бункер
4) Термостатическая защита (80°С)
5) Предохранитель 10 А.

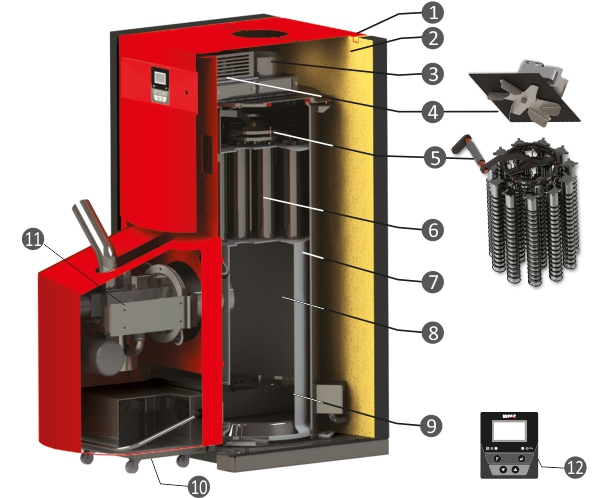

1. Устройство управления
2. Корпус
3. Высокоэффективная термоизоляция
4. Устройство от закипания
5. Водяная рубашка (теплообменник)
6. Загрузочная камера
7. Загрузочная камера
8. Выход горячей воды
9. Дымоход
10. Извлечение дымовых газов вентилятором
11. Клапан первичного воздуха
12. Клапан вторичного воздуха
13. Ввод холодной воды

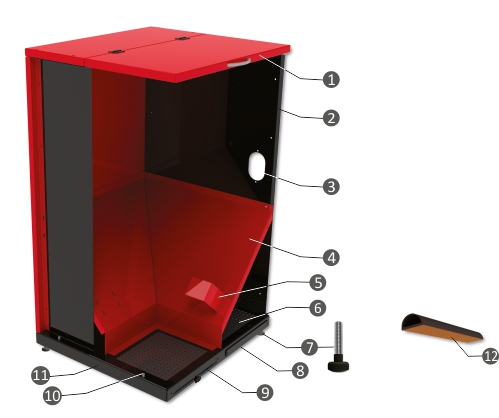

1. Крышка с креплением для загрузки пеллет
2. Боковые панели
3. Отверстие для подключения шнека
4. Шнекодержатель
5. Направляющие пластины
6. Дренажные отверстия
7. Регулирующиеся ножки
8. Крышка контейнера для пыли
9. Контейнер для пыли
10. Сбор пеллет
11. Основание
12. Направляющие пластины с уплотнением

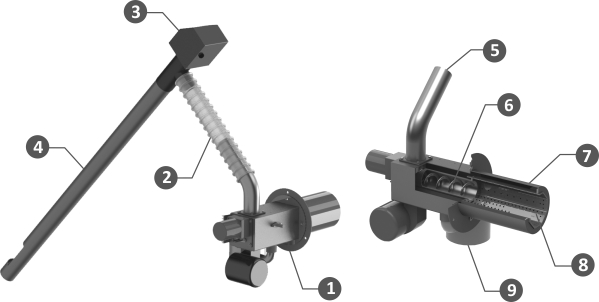

1. Горелка для сжигания пеллет Pell 25
2. Гибкая труба
3. Электрический дигатель
4. Шнек для автоматической подачи пеллет
5. Труба питания
6. Внутренний шнек горелки
7. Корпус камеры сгорания
8. Камера сгорания
9. Самоочистная система
Технические параметры:
| Тепловая мощность (kW) | 5-15 |
| Площадь нагрева (m²) | 60-150 |
| ВхШхГ (mm) | 1300х640х1120 |
| Объем теплообменника (водяная рубашка) (l) | 55 |
| Объем загрузочной камеры (l) | 43 |
| Сопротивление камеры сгорания (Pa/mbar) | 10/0.10 |
| Обязательная дымовая тяга (Pa) | 10-20 |
| Изоляция тела котла | высокоэф.терм.шерсть толщиной 100мм, с алюм.фольгой |
| Изоляция обшивки котла | высокоэф.терм.шерсть толщиной в 20мм, с черной вуалью |
| Средняя потребляемая мощность (W) | 50 |
| Электроснабжение (V/Hz) | 230/50 |
| Рекомендуемое топливо | древесные пеллеты, диаметр 6-8 mm/EN 14961-2:2011/ | Температура выхлопных газов (рабочий режим) (°C) | <130 |
| Диапазон рабочих температур (°C) | 65-85 | Максимальная температура (°C) | 85 |
| Мин. температура обратной воды (°C) | 60 | Рабочее давление (bar) | 3 |
| Вес (kg) | 220 |
| Пеллетная горелка BURNIT Pell, мощность/эффективность (kW/%) | 5-15 />96 |
| Бункер для пеллет FH, емкость (L) | 500 |

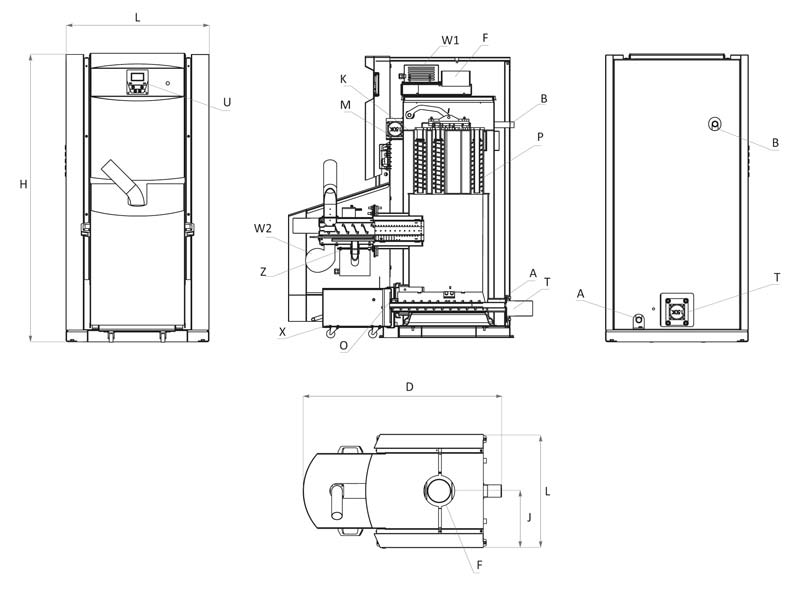

| Ввод холодной воды (A,mm) | R1"/100 |
| Выход горячей воды (B,mm) | R1"/980 |
| Гильза для сенсорного подрывного клапана (K) | + |
| Воздушный клапан (L) | + |
| Дымоход ∅ 133 (F,mm / J,mm) | 1280/320 |
| Отверстие для чистки дымохода (О,mm) | 140/300 |
| Окуляр для наблюдения сгорания (V,mm) | + |
| Вентилятор котла (W1) | + | Вентилятор горелки (W2) | + |
| Автоматическая система для очистки (P,mm) | 950 | Двигатель устройства для очистки (M) | + |
| Выдвижная система горелки Pell (Z) | + | Автоматическая система для устранения золы (T,mm) | 170 |
| Контейнер для золы (X,mm) | на колесиках, который подс. к телу котла зажимами | Устройство управления (U) | + |
