WBS Magna 250
Особенности продукта:
Элементы, обеспечивающие безопасность:
1) Предохранительный клапан, настроенный на 4 bar (возможность)
2) Термостатический тяговый регулятор
3) Заслонка дымовой трубы для регулировки тяги
4) Термометр

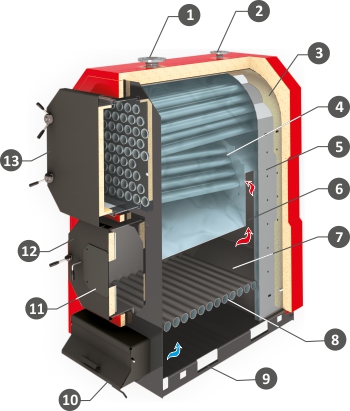

1. Индикатор температуры
2.Предохранительная линия
3. Высокоэффективная термоизоляция
4. Дымоход
5. Теплообменник
6. Трехступенчатая дымоотводящая камера
7. Камера сгорания
8. Металлическая зольная решетка
9. Отверстие для перевозки
10. Дверца для регулирования входящего воздуха
11. Фланец горелки (опция)
12. Дверца для заряжания топливом
13. Ревизионная дверца
Тепловая мощность (kW) | 250 |
Площадь нагрева (m2) | 2000-2500 |
ВхШхГ (mm) | 2100х950х1950 |
Объем теплообменника (l) | 790 |
Объем загрузочной камеры (l) | 560 |
Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 23/0.23 |
Обязательная дымовая тяга (Pa/mbar) | 42/0.42 |
Рекомендуемое топливо | древесина, влажность 20% |
Максимальная длинна поленьев (mm) | 1000 |
Время горения частичная/полная загрузка (h) | 5.5/3.5 |
Диапазон рабочих температур/макс.темп. (oC) | 65-85/95 |
Температура выхлопных газов (рабочий режим) (oC) | 150-180 |
Максимальное рабочее давление (bar) | 4 |
Вес без изоляции/в изоляции (kg) | 1420/1530 |
Ввод холодной воды (A,mm) | DN 80/245 |
Выход горячей воды (B,mm) | DN 80/2100 |
Гильза для сенсорного подрывного клапана (K1,mm; K2,mm) | DN 40/2100; DN 40/500 |
Дымоход ∅ 300 (F,mm / J,mm) | 1730/475 |
Отверстие для чистки дымохода (O1,mm, O2,mm) | 1450/1450 |
Заслонка дымохода тяги (G) | + |
Загрузочное отверстие (N,mm) | 520*580 | Смотровое отверстие (P,mm) | 920*850 |
Отверстие подачи воздуха (R,mm) | 600*230 | Термостатический регулятор тяги (T,mm) | 1450 |
Слив (Y,mm) | G1"/150 |
Окошко для просмотра за горением (V) | + |
Фланец горелки (Z) | + |
