ST FC 200

Солнечные водонагреватели со встроенной солнечной станцией

Предварительно собранный компактный комплект водонагревателя с двойной солнечной станцией. Настройка солнечной тепловой системы с минимальными усилиями и расходов на установку.

Особенности продукта:
  • Интегрированная двойная солнечная станция с электронным солнечным контроллером.
  • Высокоэффективная теплоизоляция и эстетическое ПВХ покрытие, цвет RAL 9006.
  • Многопозиционная установка датчика температуры./li>
  • Все резьбы внутренние.
  • Комплексная защита от коррозии осуществляется титановой эмалью и анодной защитой.
  • Два теплообменника.
  • Легкость установки.
  • Удобное смотровое отверстие.
  • Дополнительный комплект для электрического нагрева с номинальной мощностью 3kW, 4.5kW, 6kW и 7.5kW.
  • Solar_Pump.jpg

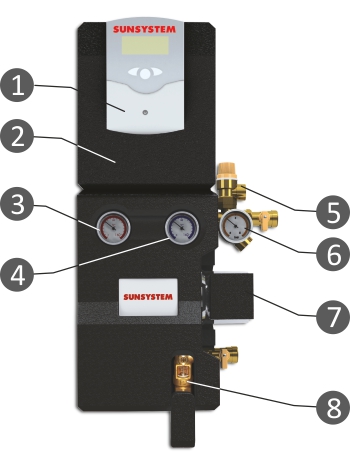

    Солнечная станция, модель ST
    1.Блок управления
    2.Изоляционный корпус
    3.Индикатор температуры возврата
    4.Индикатор температуры подачи
    5.Клапан сброса давления
    6.Манометр
    7.Солнечный насос
    8.Расходометр

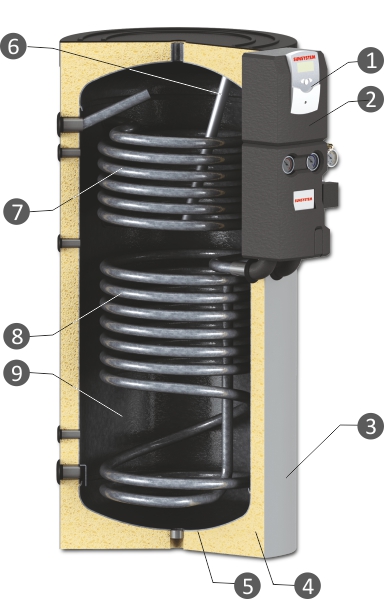

    1.Блок солнечного контроллера
    2.Солнечная станция
    3.Солнечная станция
    4. Высокоэффективная теплоизоляция
    5.Бак для воды из низкоуглеродистой стали
    6.Анодная защита (DIN 4753-6)
    7.Верхний теплообменник
    8.Нижний теплообменник
    9.Титановая эмаль (DIN 4753-3)

    Характеристики


    Емкость (I) 200
    Высота (H,mm) 1340
    Диаметр (D,mm) Ø560
    Рабочее давление/Макс.температура (bar/°C) 8/95
    Давление при испытании бака (bar) 8
    Нижний S1/Верхний S2 теплообм.
    Площадь теплообменника S1/S2 (m²) 0.9/0.6
    Емкость теплообменника S1/S2 (I) 5.55/3.70
    Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) 29/18 0.71/0.44
    NL- коэфф. мощности при 60°C 4.5/1.5
    Перепад давления ∆p (mBar) 75/55
    Рабочее давление / Макс.температура теплообменника (bar /°C) 16 /110
    Давление при испытании (bar) 25
    Эл.нагревательный элемент (дополнительно) (kW) 3
    Вес (kg) 103
    Выход нижнего теплообменника S1 (A, mm) G1"/692
    Вход холодной воды (B, mm) G1"/202
    Гильза для датчика (С, mm) G½"/302
    Вход нижнего теплообменника (D, mm) G1"/692
    Гильза для датчика (E, mm) G½"/752
    Выход верхнего теплообменника (F, mm) G1"/812
    Рециркуляция (G, mm) G¾"/987
    Гильза термостата (H, mm) G½"/1037
    Вход верхнего теплообменника (I, mm) G1"/1112
    Выход горячей воды (J, mm) G1"/1168
    Гильза вентиляциляционного отверстия (F, mm) G1"/1340
    Анодный протектор (L, mm) G1"/1340
    Гильза для датчика (M, mm) G1"/1138
    "Эл.нагревательный элемент (N, mm) G1½"/752
    Смотровое отверстие (O, Ø) 110/180
    Фланец (O, mm) 309
    Гильза стока (P, mm) G1"/30
    Солнечная станция, модель ST FC
    Блок управления DeltaSol BS
    Циркуляционный насос WILO Star ST15/6 Eco
    Номинальный размер DN 20
    Материал Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP
    Предохранительный клапан 6 bar
    Усилие возвр.пружины клапана 2х200mm=400mm общий
    Расходомер 1....15 литров/мин
    Гильза вентиляц. отверстия +
    Максимальная температура +110°C, пиковая температура -180°C
    Соединения ¾ IT
