Буферные емкости с разделительной пластиной Серия PBS
Буферная емкость PBS для систем отопления
Буфер сохраняет и распространяет теплинные потоки в системе отопления.

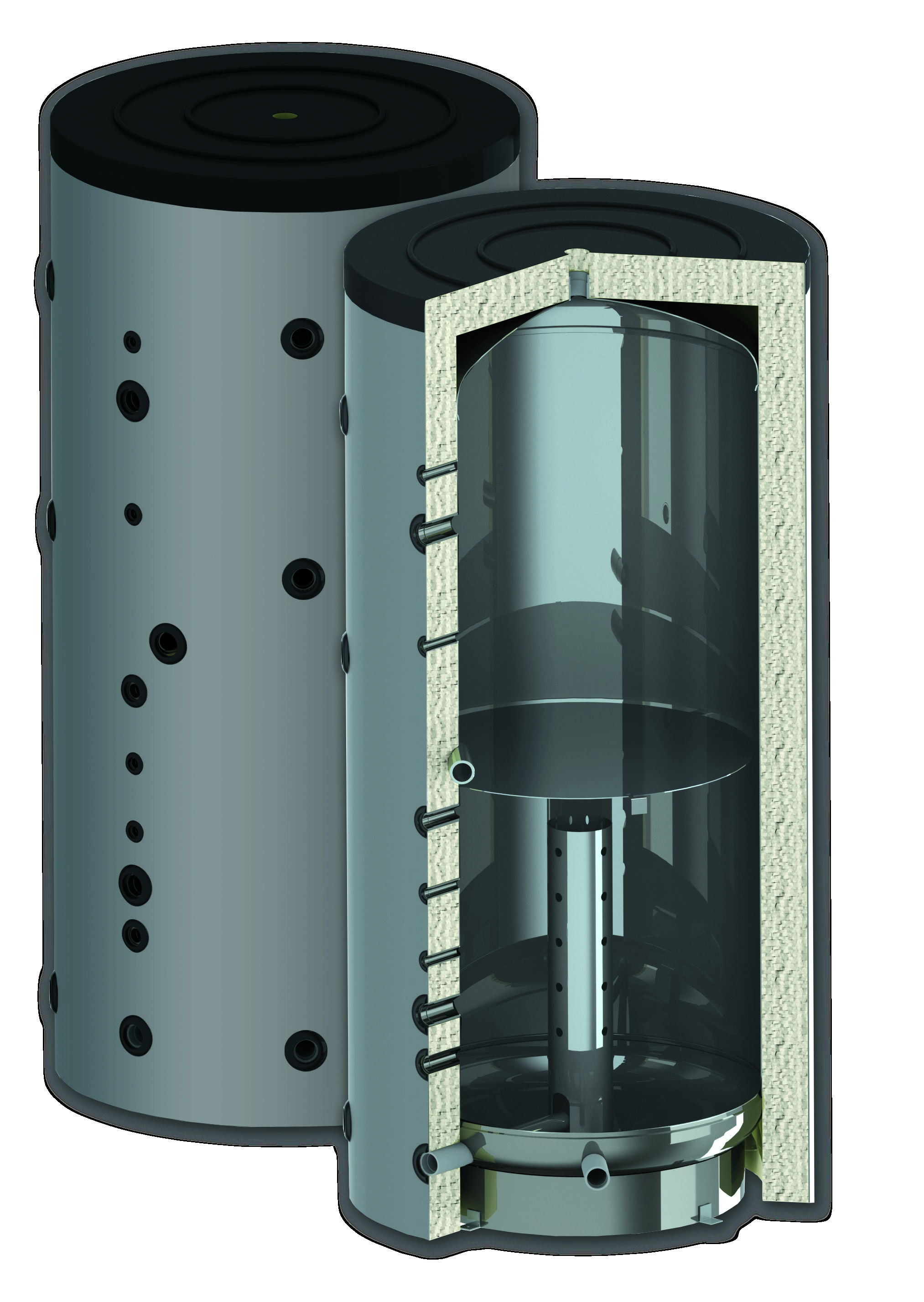

Его конструкция позволяет распределение тепла на основе комплексной термосифонной трубки (Стратификатор) и разделяющая пластина.
Возможность для связывания с котлами, и системами косвенного нагрева горячей воды (БГВ).
Модель
Характеристики
| Объем (L) | 300 |
| Диаметр без изоляции (∅, mm) | 550 |
| Диаметр с изоляцией (∅i, mm) | 750 |
| Высота без изоляции (h, mm) | 1410 |
| Высота с изоляцией (hi, mm) | 1460 |
| Установочная высота /высота сброса (mm) | 1430 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 6-10 |
| Выход теплоноситель котла (A) | G1 ½" /150 |
| Выход теплоноситель котла (B) | G1 ½" /150 |
| Выход теплоноситель котла (С) | G1 ½" /150 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /260 |
| Теплоноситель котла (E) | G1 ½" /420 |
| Гильза для датчика (F) | G ½" /540 |
| Гильза для датчика (G) | - |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /660 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /770 |
| Гильза для датчика (K) | G ½" /980 |
| Гильза для датчика (L) | G ½" /1150 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1080 |
| Вход теплоноситель котла (N) | G1 ½" /1170 |
| Вход теплоноситель котла (O) | G1 ½" /1170 |
| Вентиляция (P) | G1 ½" /1410 |
| Теплоноситель котла (R) | G1 ½" /880 |
| Теплоноситель котла (S) | G1 ½" /880 |
| Вес буфера/ Изоляция (kg) | 92/ 9,5 |
| Объем (L) | 500 |
| Диаметр без изоляции (∅, mm) | 650 |
| Диаметр с изоляцией (∅i, mm) | 850 |
| Высота без изоляции (h, mm) | 1700 |
| Высота с изоляцией (hi, mm) | 1750 |
| Установочная высота /высота сброса (mm) | 1720 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 10-17 |
| Выход теплоноситель котла (A) | G1 ½" /150 |
| Выход теплоноситель котла (B) | G1 ½" /150 |
| Выход теплоноситель котла (С) | G1 ½" /150 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /325 |
| Теплоноситель котла (E) | G1 ½" /430 |
| Гильза для датчика (F) | G ½" /540 |
| Гильза для датчика (G) | G ½" /650 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /775 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /900 |
| Гильза для датчика (K) | G ½" /1140 |
| Гильза для датчика (L) | G ½" /1420 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1360 |
| Вход теплоноситель котла (N) | G1 ½" /1450 |
| Вход теплоноситель котла (O) | G1 ½" /1450 |
| Вентиляция (P) | G1 ½" /1700 |
| Теплоноситель котла (R) | G1 ½" /1030 |
| Теплоноситель котла (S) | G1 ½" /1030 |
| Вес буфера/ Изоляция (kg) | 110/ 12,3 |
| Объем (L) | 800 |
| Диаметр без изоляции (∅, mm) | 790 |
| Диаметр с изоляцией (∅i, mm) | 990 |
| Высота без изоляции (h, mm) | 1840 |
| Высота с изоляцией (hi, mm) | 1890 |
| Установочная высота /высота сброса (mm) | 1865 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 15-27 |
| Выход теплоноситель котла (A) | G1 ½" /170 |
| Выход теплоноситель котла (B) | G1 ½" /170 |
| Выход теплоноситель котла (С) | G1 ½" /170 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /350 |
| Теплоноситель котла (E) | G1 ½" /470 |
| Гильза для датчика (F) | G ½" /590 |
| Гильза для датчика (G) | G ½" /710 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /845 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /930 |
| Гильза для датчика (K) | G ½" /1160 |
| Гильза для датчика (L) | G ½" /1520 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1410 |
| Вход теплоноситель котла (N) | G1 ½" /1550 |
| Вход теплоноситель котла (O) | G1 ½" /1550 |
| Вентиляция (P) | G1 ½" /1840 |
| Теплоноситель котла (R) | G1 ½" /1050 |
| Теплоноситель котла (S) | G1 ½" /1050 |
| Вес буфера/ Изоляция (kg) | 135/ 16,4 |
| Объем (L) | 1000 |
| Диаметр без изоляции (∅, mm) | 790 |
| Диаметр с изоляцией (∅i, mm) | 990 |
| Высота без изоляции (h, mm) | 2040 |
| Высота с изоляцией (hi, mm) | 2090 |
| Установочная высота /высота сброса (mm) | 2074 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 18-33 |
| Выход теплоноситель котла (A) | G1 ½" /170 |
| Выход теплоноситель котла (B) | G1 ½" /170 |
| Выход теплоноситель котла (С) | G1 ½" /170 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /390 |
| Теплоноситель котла (E) | G1 ½" /500 |
| Гильза для датчика (F) | G ½" /620 |
| Гильза для датчика (G) | G ½" /770 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /930 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1050 |
| Гильза для датчика (K) | G ½" /1320 |
| Гильза для датчика (L) | G ½" /1700 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1570 |
| Вход теплоноситель котла (N) | G1 ½" /1740 |
| Вход теплоноситель котла (O) | G1 ½" /1740 |
| Вентиляция (P) | G1 ½" /2040 |
| Теплоноситель котла (R) | G1 ½" /1210 |
| Теплоноситель котла (S) | G1 ½" /1210 |
| Вес буфера/ Изоляция (kg) | 167/ 18 |
| Объем (L) | 1500 |
| Диаметр без изоляции (∅, mm) | 1000 |
| Диаметр с изоляцией (∅i, mm) | 1200 |
| Высота без изоляции (h, mm) | 2170 |
| Высота с изоляцией (hi, mm) | 2220 |
| Установочная высота /высота сброса (mm) | 2262 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 27-50 |
| Выход теплоноситель котла (A) | G1 ½" /235 |
| Выход теплоноситель котла (B) | G1 ½" /235 |
| Выход теплоноситель котла (С) | G1 ½" /235 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /445 |
| Теплоноситель котла (E) | G1 ½" /690 |
| Гильза для датчика (F) | G ½" /800 |
| Гильза для датчика (G) | G ½" /920 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /1045 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1280 |
| Гильза для датчика (K) | G ½" /1520 |
| Гильза для датчика (L) | G ½" /1790 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1720 |
| Вход теплоноситель котла (N) | G1 ½" /1820 |
| Вход теплоноситель котла (O) | G1 ½" /1820 |
| Вентиляция (P) | G1 ½" /2170 |
| Теплоноситель котла (R) | G1 ½" /1405 |
| Теплоноситель котла (S) | G1 ½" /1405 |
| Вес буфера/ Изоляция (kg) | 290/ 23,2 |
| Объем (L) | 2000 |
| Диаметр без изоляции (∅, mm) | 1200 |
| Диаметр с изоляцией (∅i, mm) | 1400 |
| Высота без изоляции (h, mm) | 2160 |
| Высота с изоляцией (hi, mm) | 2210 |
| Установочная высота /высота сброса (mm) | 2200 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 36-67 |
| Выход теплоноситель котла (A) | G1 ½" /280 |
| Выход теплоноситель котла (B) | G1 ½" /280 |
| Выход теплоноситель котла (С) | G1 ½" /280 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /390 |
| Теплоноситель котла (E) | G1 ½" /770 |
| Гильза для датчика (F) | G ½" /880 |
| Гильза для датчика (G) | G ½" /1030 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /1160 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1265 |
| Гильза для датчика (K) | G ½" /1520 |
| Гильза для датчика (L) | G ½" /1640 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1760 |
| Вход теплоноситель котла (N) | G1 ½" /1760 |
| Вход теплоноситель котла (O) | G1 ½" /1760 |
| Вентиляция (P) | G1 ½" /2160 |
| Теплоноситель котла (R) | G1 ½" /1375 |
| Теплоноситель котла (S) | G1 ½" /1375 |
| Вес буфера/ Изоляция (kg) | 360/ 26,5 |
| Объем (L) | 2500 |
| Диаметр без изоляции (∅, mm) | 1250 |
| Диаметр с изоляцией (∅i, mm) | 1450 |
| Высота без изоляции (h, mm) | 2365 |
| Высота с изоляцией (hi, mm) | 2415 |
| Установочная высота /высота сброса (mm) | 2410 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 40-80 |
| Выход теплоноситель котла (A) | G1 ½" /380 |
| Выход теплоноситель котла (B) | G1 ½" /380 |
| Выход теплоноситель котла (С) | G1 ½" /380 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /540 |
| Теплоноситель котла (E) | G1 ½" /690 |
| Гильза для датчика (F) | G ½" /920 |
| Гильза для датчика (G) | G ½" /1040 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /1190 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1340 |
| Гильза для датчика (K) | G ½" /1650 |
| Гильза для датчика (L) | G ½" /1930 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /1770 |
| Вход теплоноситель котла (N) | G1 ½" /1980 |
| Вход теплоноситель котла (O) | G1 ½" /1980 |
| Вентиляция (P) | G1 ½" /2365 |
| Теплоноситель котла (R) | G1 ½" /1470 |
| Теплоноситель котла (S) | G1 ½" /1470 |
| Вес буфера/ Изоляция (kg) | 463/ 31 |
| Объем (L) | 3000 |
| Диаметр без изоляции (∅, mm) | 1250 |
| Диаметр с изоляцией (∅i, mm) | 1450 |
| Высота без изоляции (h, mm) | 2715 |
| Высота с изоляцией (hi, mm) | 2765 |
| Установочная высота /высота сброса (mm) | 2760 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 46-84 |
| Выход теплоноситель котла (A) | G1 ½" /380 |
| Выход теплоноситель котла (B) | G1 ½" /380 |
| Выход теплоноситель котла (С) | G1 ½" /380 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /540 |
| Теплоноситель котла (E) | G1 ½" /690 |
| Гильза для датчика (F) | G ½" /920 |
| Гильза для датчика (G) | G ½" /1040 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /1190 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1340 |
| Гильза для датчика (K) | G ½" /1900 |
| Гильза для датчика (L) | G ½" /2280 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /2120 |
| Вход теплоноситель котла (N) | G1 ½" /2330 |
| Вход теплоноситель котла (O) | G1 ½" /2330 |
| Вентиляция (P) | G1 ½" /2715 |
| Теплоноситель котла (R) | G1 ½" /1720 |
| Теплоноситель котла (S) | G1 ½" /1720 |
| Вес буфера/ Изоляция (kg) | 500/ 32 |
| Объем (L) | 5000 |
| Диаметр без изоляции (∅, mm) | 1600 |
| Диаметр с изоляцией (∅i, mm) | 1800 |
| Высота без изоляции (h, mm) | 2870 |
| Высота с изоляцией (hi, mm) | 2920 |
| Установочная высота /высота сброса (mm) | 2910 |
| Раб.давление/ макс.темп. буфера (Bar/°C) | 3/95 |
| Рекомендуемый размер котла, связанный с буфером (kW) | 82-151 |
| Выход теплоноситель котла (A) | G1 ½" /400 |
| Выход теплоноситель котла (B) | G1 ½" /400 |
| Выход теплоноситель котла (С) | G1 ½" /400 |
| Выход теплоносителя/ Нижний теплообм. (D) | G 1" /560 |
| Теплоноситель котла (E) | G1 ½" /710 |
| Гильза для датчика (F) | G ½" /940 |
| Гильза для датчика (G) | G ½" /1060 |
| Вход теплоносителя/ Нижний теплообм. (H) | G 1" /1210 |
| Теплоноситель котла/ Нагреватель (I) | G1 ½" /1360 |
| Гильза для датчика (K) | G ½" /2020 |
| Гильза для датчика (L) | G ½" /2290 |
| Вход теплоносителя/ Верх. теплообм. (M) | G1 ½" /2140 |
| Вход теплоноситель котла (N) | G1 ½" /2520 |
| Вход теплоноситель котла (O) | G1 ½" /2520 |
| Вентиляция (P) | G1 ½" /2870 |
| Теплоноситель котла (R) | G1 ½" /1840 |
| Теплоноситель котла (S) | G1 ½" /1840 |
| Вес буфера/ Изоляция (kg) | 750/ 45 |
