Гигиенические емкости Серия HYG R2 с двумя теплообменниками

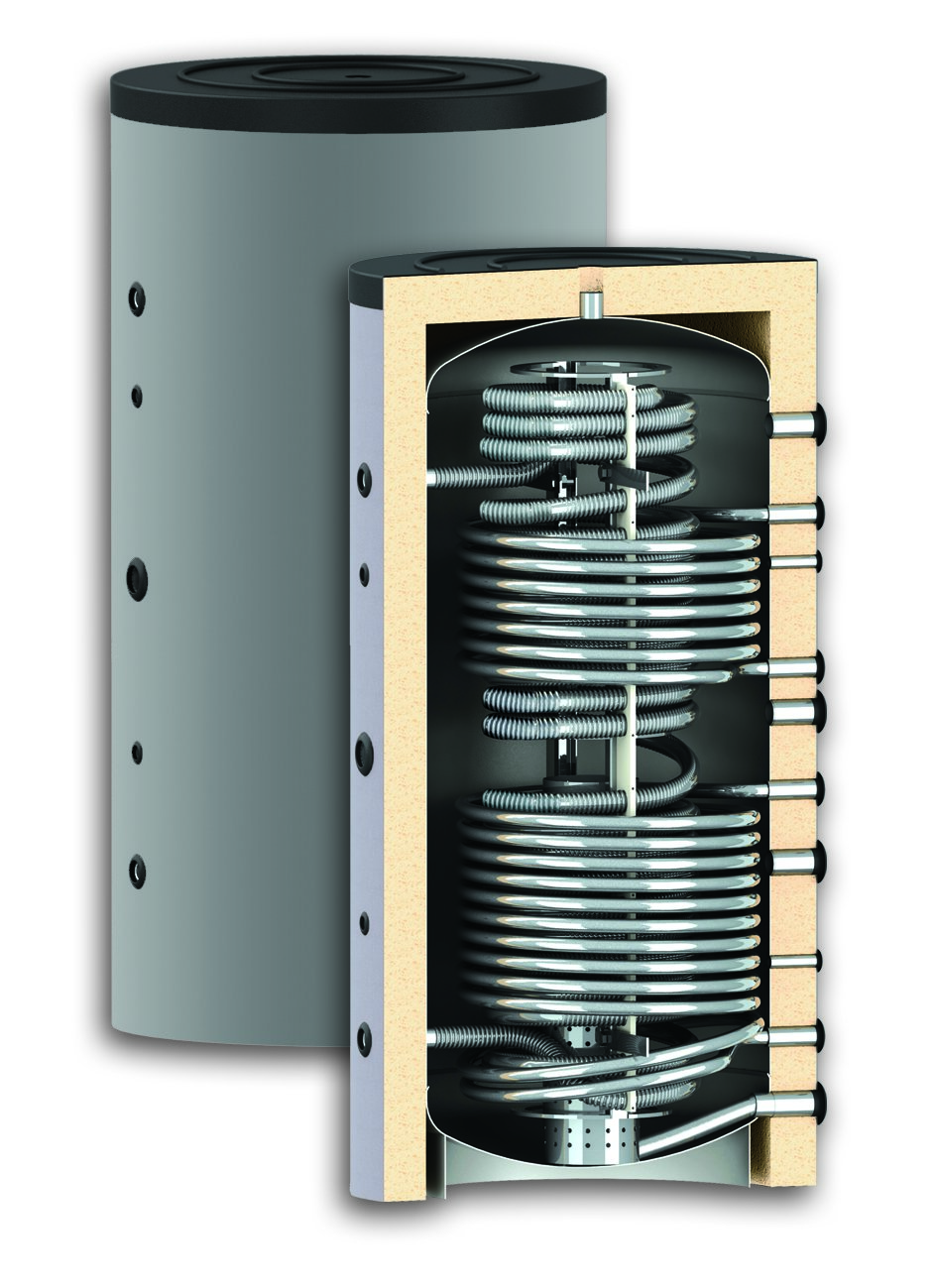

Гигиенический комбинированный бак с двумя теплообменниками
Комбинированные баки: накопительная емкость бака изготовлена из низкоуглеродистой стали (500л) + интегрированный теплообменник ГВС (20л) из нержавеющей стали. Внутренняя вода нагревается мгновенно, так как она проходит через большую площадь нержавеющего теплообменника. Таким образом, вода подается горячей и одновременно свежей и чистой. Два добавленных теплообменника позволяют баку использовать энергию из нескольких источников тепла.

Особенности продукта:

  • Съемная изоляция толщиной 100 mm и наружное ПВХ покрытие, цвет RAL 9006..
  • Многопозиционная установка датчика температуры.
  • Нагревание горячей воды основывается на проточном принципе, что гарантирует отсутствие осадка, бактерий и загрязнения в горячей воде ГВС.
  • Два теплообменника.
  • Все резьбы внутренние.
  • Легкость установки.
  • Устойчивость к коррозии.
  • Дополнительный комплект для электрического нагрева с номинальной мощностью 3 kW, 4.5 kW, 6 kW и 7.5 kW.
  • Модель
    Характеристики
    HYG R2 500/20
    Цена:
    Емкость (L) 500
    Объем буфера/ объем бака ГСВ (L) 480/20
    Высота H/ Мин.высота пролета (mm) 1610/1660
    Диаметр D/ с изоляцией(∅, mm) 650/850
    Поверхность трубы ГВС (m²) 4.5
    Нижний теплообм. S1 Площадь/Емкость (m²/I) 1.7/10.5
    Верхний теплообм. S2 Площадь/Емкость (m²/I) 1.0/6.2
    Рабочее давление/ макс.темп.теплообм. (bar/°C) 16/110
    Рабочее давление/ макс.темп.буфера (bar/°C) 3/95
    Рабочее давление/ макс.темп.бака ГВС (bar/°C) 6/95
    Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) 1350/44
    Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) 375
    ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) 6/8/12
    Блок расслоения воды Ø
    Термометр дополнительно
    Эл. нагревательный элемент (дополн.) (kW) 3/4.5/6/7.5
    Вес (kg) 151
    Вход холодной воды HYG (A,mm) G1"/275
    Гильза для датчика (B,mm) G½"/410
    Электрический нагревательный элемент (доп.) (C,mm) G1½"/790
    Гильза для датчика (D,mm) G½"/1120
    Выход горячей воды HYG (E,mm) G1"/1308
    Гильза вентиляционного отверстия (F, mm) G1½"/1610
    Вход теплоносителя котла (G, mm) G1½"/1370
    Вход верхнего теплообм.S2/ Гильза (H, mm) G1½"/ 1270
    Гильза для датчика (I, mm) G½"/ 1120
    Выход верхнего теплообм. S2/Гильза (J, mm) G1½"/ 990
    Теплоноситель котла (K, mm) G1½"/ 880
    Вход нижнего теплообм.S1/ Гильза (L, mm) G1"/ 770
    Теплоноситель котла (M, mm) G1½"/ 620
    Гильза для датчика (N, mm) G½"/ 460
    Выход нижнего теплообм.S1/ Гильза (O, mm) G1"/ 250
    Выход теплоносителя котла (P, mm) G1½"/ 150
    Показать все характеристики
    HYG R2 800/33
    Цена:
    Емкость (L) 800
    Объем буфера/ объем бака ГСВ (L) 767/33
    Высота H/ Мин.высота пролета (mm) 1860/1910
    Диаметр D/ с изоляцией(∅, mm) 790/990
    Поверхность трубы ГВС (m²) 7.5
    Нижний теплообм. S1 Площадь/Емкость (m²/I) 2.9/17.9
    Верхний теплообм. S2 Площадь/Емкость (m²/I) 1.8/11.1
    Рабочее давление/ макс.темп.теплообм. (bar/°C) 16/110
    Рабочее давление/ макс.темп.буфера (bar/°C) 3/95
    Рабочее давление/ макс.темп.бака ГВС (bar/°C) 6/95
    Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) 1750/57
    Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) 580
    ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) 3.5/5/8
    Блок расслоения воды Ø 200
    Термометр дополнительно
    Эл. нагревательный элемент (дополн.) (kW) 3/4.5/6/7.5
    Вес (kg) 203
    Вход холодной воды HYG (A,mm) G1"/330
    Гильза для датчика (B,mm) G½"/570
    Электрический нагревательный элемент (доп.) (C,mm) G1½"/920
    Гильза для датчика (D,mm) G½"/1290
    Выход горячей воды HYG (E,mm) G1"/1486
    Гильза вентиляционного отверстия (F, mm) G1½"/1860
    Вход теплоносителя котла (G, mm) G1½"/1573
    Вход верхнего теплообм.S2/ Гильза (H, mm) G1½"/ 1389
    Гильза для датчика (I, mm) G½"/ 1290
    Выход верхнего теплообм. S2/Гильза (J, mm) G1½"/ 1071
    Теплоноситель котла (K, mm) G1½"/ 980
    Вход нижнего теплообм.S1/ Гильза (L, mm) G1"/ 820
    Теплоноситель котла (M, mm) G1½"/ 670
    Гильза для датчика (N, mm) G½"/ 465
    Выход нижнего теплообм.S1/ Гильза (O, mm) G1"/ 310
    Выход теплоносителя котла (P, mm) G1½"/ 170
    Показать все характеристики
    HYG R2 1000/33
    Цена:
    Емкость (L) 1000
    Объем буфера/ объем бака ГСВ (L) 967/33
    Высота H/ Мин.высота пролета (mm) 2010/2090
    Диаметр D/ с изоляцией(∅, mm) 790/990
    Поверхность трубы ГВС (m²) 7.5
    Нижний теплообм. S1 Площадь/Емкость (m²/I) 3.0/18.5
    Верхний теплообм. S2 Площадь/Емкость (m²/I) 2.0/12.3
    Рабочее давление/ макс.темп.теплообм. (bar/°C) 16/110
    Рабочее давление/ макс.темп.буфера (bar/°C) 3/95
    Рабочее давление/ макс.темп.бака ГВС (bar/°C) 6/95
    Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) 2300/75
    Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) 790
    ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) 3.5/5/8
    Блок расслоения воды Ø 200
    Термометр дополнительно
    Эл. нагревательный элемент (дополн.) (kW) 3/4.5/6/7.5
    Вес (kg) 238
    Вход холодной воды HYG (A,mm) G1"/360
    Гильза для датчика (B,mm) G½"/580
    Электрический нагревательный элемент (доп.) (C,mm) G1½"/1130
    Гильза для датчика (D,mm) G½"/1500
    Выход горячей воды HYG (E,mm) G1"/1581
    Гильза вентиляционного отверстия (F, mm) G1½"/2040
    Вход теплоносителя котла (G, mm) G1½"/1742
    Вход верхнего теплообм.S2/ Гильза (H, mm) G1½"/ 1521
    Гильза для датчика (I, mm) G½"/ 1450
    Выход верхнего теплообм. S2/Гильза (J, mm) G1½"/ 1172
    Теплоноситель котла (K, mm) G1½"/ 1060
    Вход нижнего теплообм.S1/ Гильза (L, mm) G1"/ 880
    Теплоноситель котла (M, mm) G1½"/ 730
    Гильза для датчика (N, mm) G½"/ 495
    Выход нижнего теплообм.S1/ Гильза (O, mm) G1"/ 310
    Выход теплоносителя котла (P, mm) G1½"/ 170
    Показать все характеристики
    HYG R2 1500/49
    Цена:
    Емкость (L) 1500
    Объем буфера/ объем бака ГСВ (L) 1451/49
    Высота H/ Мин.высота пролета (mm) 2170/2220
    Диаметр D/ с изоляцией(∅, mm) 1000/1200
    Поверхность трубы ГВС (m²) 11
    Нижний теплообм. S1 Площадь/Емкость (m²/I) 3.4/21.0
    Верхний теплообм. S2 Площадь/Емкость (m²/I) 2.4/14.8
    Рабочее давление/ макс.темп.теплообм. (bar/°C) 16/110
    Рабочее давление/ макс.темп.буфера (bar/°C) 3/95
    Рабочее давление/ макс.темп.бака ГВС (bar/°C) 6/95
    Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) 3500/114
    Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) 1150
    ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) 2/3/5
    Блок расслоения воды Ø 200
    Термометр дополнительно
    Эл. нагревательный элемент (дополн.) (kW) 3/4.5/6/7.5
    Вес (kg) 375
    Вход холодной воды HYG (A,mm) G1"/392
    Гильза для датчика (B,mm) G½"/875
    Электрический нагревательный элемент (доп.) (C,mm) G1½"/1130
    Гильза для датчика (D,mm) G½"/1500
    Выход горячей воды HYG (E,mm) G1"/1700
    Гильза вентиляционного отверстия (F, mm) G1½"/2170
    Вход теплоносителя котла (G, mm) G1½"/1808
    Вход верхнего теплообм.S2/ Гильза (H, mm) G1½"/ 1653
    Гильза для датчика (I, mm) G½"/ 1525
    Выход верхнего теплообм. S2/Гильза (J, mm) G1½"/ 1305
    Теплоноситель котла (K, mm) G1½"/ 1085
    Вход нижнего теплообм.S1/ Гильза (L, mm) G1"/ 895
    Теплоноситель котла (M, mm) G1½"/ 765
    Гильза для датчика (N, mm) G½"/ 520
    Выход нижнего теплообм.S1/ Гильза (O, mm) G1"/ 375
    Выход теплоносителя котла (P, mm) G1½"/ 235
    Показать все характеристики
