Гигиенические емкости Серия HYG

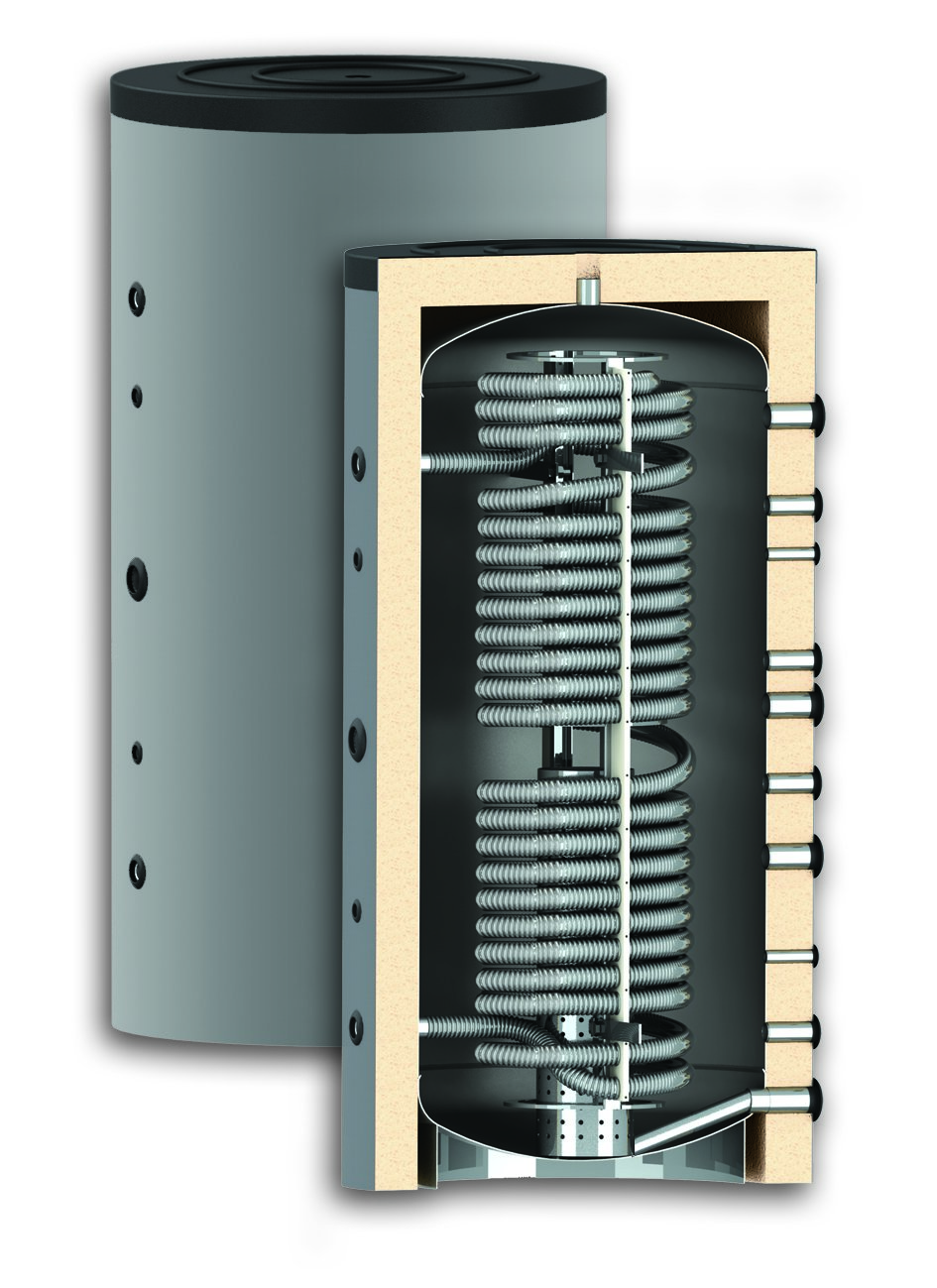

Комбинированные баки: накопительная емкость бака изготовлена из низкоуглеродистой стали + интегрированный теплообменник ГВС из нержавеющей стали. Внутренняя вода нагревается мгновенно, так как она проходит через большую площадь нержавеющего теплообменника. Таким образом, вода подается горячей и одновременно свежей и чистой.
Особенности продукта:
Модель
Характеристики
| Емкость (L) | 500 | |
| Объем буфера/ объем бака ГСВ (L) | 480/20 | |
| Высота H/ Мин.высота пролета (mm) | 1610/1660 | |
| Диаметр D/ с изоляцией(∅, mm) | 650/850 | |
| Поверхность трубы ГВС (m²) | 4.5 | |
| Рабочее давление/ макс.темп.буфера (bar/°C) | 3/95 | |
| Рабочее давление/ макс.темп.бака ГВС (bar/°C) | 6/95 | |
| Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) | 1350/44 | |
| Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) | 375 | |
| ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) | 6/8/12 | |
| Блок расслоения воды Ø | ||
| Термометр | дополнительно | |
| Эл. нагревательный элемент (дополн.) (kW) | 3/4.5/6/7.5 | |
| Вес (kg) | 110 | |
| Вход холодной воды HYG (A,mm) | G1"/275 | |
| Гильза для датчика (B,mm) | G½"/410 | |
| Электрический нагревательный элемент (доп.) (C,mm) | G1½"/790 | |
| Гильза для датчика (D,mm) | G½"/1120 | |
| Выход горячей воды HYG (E,mm) | G1"/1308 | |
| Гильза вентиляционного отверстия (F, mm) | G1½"/1610 | |
| Вход теплоносителя котла (G, mm) | G1½"/1370 | |
| Вход верхнего теплообм.S2/ Гильза (H, mm) | G1½"/ 1270 | |
| Гильза для датчика (I, mm) | G½"/ 1120 | |
| Выход верхнего теплообм. S2/Гильза (J, mm) | G1½"/ 990 | |
| Теплоноситель котла (K, mm) | G1½"/ 880 | |
| Вход нижнего теплообм.S1/ Гильза (L, mm) | G1"/ 770 | |
| Теплоноситель котла (M, mm) | G1½"/ 620 | |
| Гильза для датчика (N, mm) | G½"/ 460 | |
| Выход нижнего теплообм.S1/ Гильза (O, mm) | G1"/ 250 | |
| Выход теплоносителя котла (P, mm) | G1½"/ 150 | |
| Емкость (L) | 800 | |
| Объем буфера/ объем бака ГСВ (L) | 767/33 | |
| Высота H/ Мин.высота пролета (mm) | 1860/1910 | |
| Диаметр D/ с изоляцией(∅, mm) | 790/990 | |
| Поверхность трубы ГВС (m²) | 7.5 | |
| Рабочее давление/ макс.темп.буфера (bar/°C) | 3/95 | |
| Рабочее давление/ макс.темп.бака ГВС (bar/°C) | 6/95 | |
| Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) | 1750/57 | |
| Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) | 580 | |
| ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) | 3.5/5/8 | |
| Блок расслоения воды Ø | 200 | |
| Термометр | дополнительно | |
| Эл. нагревательный элемент (дополн.) (kW) | 3/4.5/6/7.5 | |
| Вес (kg) | 144 | |
| Вход холодной воды HYG (A,mm) | G1"/330 | |
| Гильза для датчика (B,mm) | G½"/570 | |
| Электрический нагревательный элемент (доп.) (C,mm) | G1½"/920 | |
| Гильза для датчика (D,mm) | G½"/1290 | |
| Выход горячей воды HYG (E,mm) | G1"/1486 | |
| Гильза вентиляционного отверстия (F, mm) | G1½"/1860 | |
| Вход теплоносителя котла (G, mm) | G1½"/1573 | |
| Вход верхнего теплообм.S2/ Гильза (H, mm) | G1½"/ 1389 | |
| Гильза для датчика (I, mm) | G½"/ 1290 | |
| Выход верхнего теплообм. S2/Гильза (J, mm) | G1½"/ 1071 | |
| Теплоноситель котла (K, mm) | G1½"/ 980 | |
| Вход нижнего теплообм.S1/ Гильза (L, mm) | G1"/ 820 | |
| Теплоноситель котла (M, mm) | G1½"/ 670 | |
| Гильза для датчика (N, mm) | G½"/ 465 | |
| Выход нижнего теплообм.S1/ Гильза (O, mm) | G1"/ 310 | |
| Выход теплоносителя котла (P, mm) | G1½"/ 170 | |
| Емкость (L) | 1000 | |
| Объем буфера/ объем бака ГСВ (L) | 967/33 | |
| Высота H/ Мин.высота пролета (mm) | 2010/2090 | |
| Диаметр D/ с изоляцией(∅, mm) | 790/990 | |
| Поверхность трубы ГВС (m²) | 7.5 | |
| Рабочее давление/ макс.темп.буфера (bar/°C) | 3/95 | |
| Рабочее давление/ макс.темп.бака ГВС (bar/°C) | 6/95 | |
| Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) | 2300/75 | |
| Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) | 790 | |
| ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) | 3.5/5/8 | |
| Блок расслоения воды Ø | 200 | |
| Термометр | дополнительно | |
| Эл. нагревательный элемент (дополн.) (kW) | 3/4.5/6/7.5 | |
| Вес (kg) | 170 | |
| Вход холодной воды HYG (A,mm) | G1"/360 | |
| Гильза для датчика (B,mm) | G½"/580 | |
| Электрический нагревательный элемент (доп.) (C,mm) | G1½"/1130 | |
| Гильза для датчика (D,mm) | G½"/1500 | |
| Выход горячей воды HYG (E,mm) | G1"/1581 | |
| Гильза вентиляционного отверстия (F, mm) | G1½"/2040 | |
| Вход теплоносителя котла (G, mm) | G1½"/1742 | |
| Вход верхнего теплообм.S2/ Гильза (H, mm) | G1½"/ 1521 | |
| Гильза для датчика (I, mm) | G½"/ 1450 | |
| Выход верхнего теплообм. S2/Гильза (J, mm) | G1½"/ 1172 | |
| Теплоноситель котла (K, mm) | G1½"/ 1060 | |
| Вход нижнего теплообм.S1/ Гильза (L, mm) | G1"/ 880 | |
| Теплоноситель котла (M, mm) | G1½"/ 730 | |
| Гильза для датчика (N, mm) | G½"/ 495 | |
| Выход нижнего теплообм.S1/ Гильза (O, mm) | G1"/ 310 | |
| Выход теплоносителя котла (P, mm) | G1½"/ 170 | |
| Емкость (L) | 1500 | |
| Объем буфера/ объем бака ГСВ (L) | 1451/49 | |
| Высота H/ Мин.высота пролета (mm) | 2170/2220 | |
| Диаметр D/ с изоляцией(∅, mm) | 1000/1200 | |
| Поверхность трубы ГВС (m²) | 11 | |
| Рабочее давление/ макс.темп.буфера (bar/°C) | 3/95 | |
| Рабочее давление/ макс.темп.бака ГВС (bar/°C) | 6/95 | |
| Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) | 3500/114 | |
| Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) | 1150 | |
| ∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) | 2/3/5 | |
| Блок расслоения воды Ø | 200 | |
| Термометр | дополнительно | |
| Эл. нагревательный элемент (дополн.) (kW) | 3/4.5/6/7.5 | |
| Вес (kg) | 301 | |
| Вход холодной воды HYG (A,mm) | G1"/392 | |
| Гильза для датчика (B,mm) | G½"/875 | |
| Электрический нагревательный элемент (доп.) (C,mm) | G1½"/1130 | |
| Гильза для датчика (D,mm) | G½"/1500 | |
| Выход горячей воды HYG (E,mm) | G1"/1700 | |
| Гильза вентиляционного отверстия (F, mm) | G1½"/2170 | |
| Вход теплоносителя котла (G, mm) | G1½"/1808 | |
| Вход верхнего теплообм.S2/ Гильза (H, mm) | G1½"/ 1653 | |
| Гильза для датчика (I, mm) | G½"/ 1525 | |
| Выход верхнего теплообм. S2/Гильза (J, mm) | G1½"/ 1305 | |
| Теплоноситель котла (K, mm) | G1½"/ 1085 | |
| Вход нижнего теплообм.S1/ Гильза (L, mm) | G1"/ 895 | |
| Теплоноситель котла (M, mm) | G1½"/ 765 | |
| Гильза для датчика (N, mm) | G½"/ 520 | |
| Выход нижнего теплообм.S1/ Гильза (O, mm) | G1"/ 375 | |
| Выход теплоносителя котла (P, mm) | G1½"/ 235 | |
