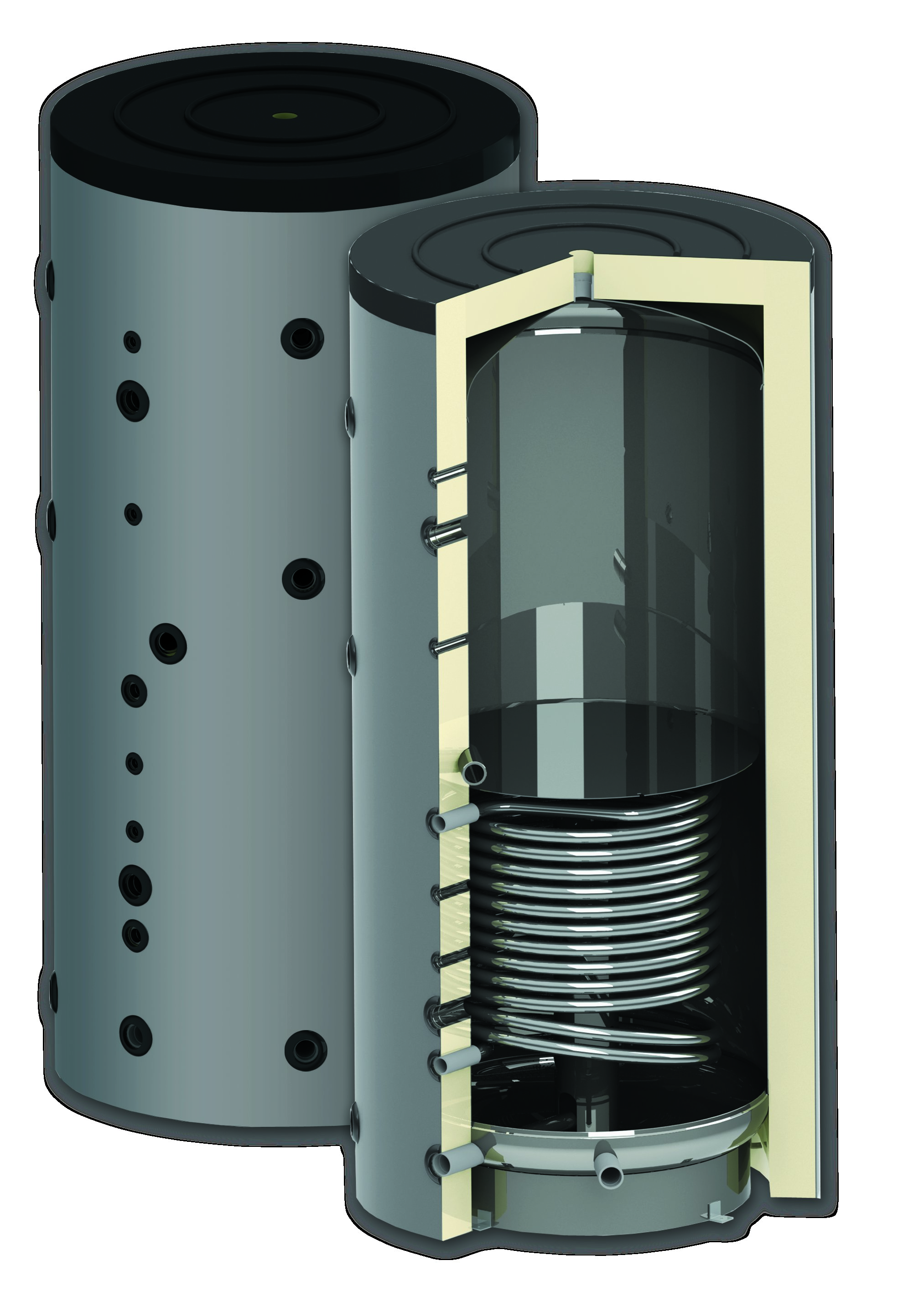

Буферные емкости с разделительной пластиной Серия PBS R

Буферная емкость с одним теплообменником для систем отопления

Буфер сохраняет и распространяет теплинные потоки в системе отопления.
Его конструкция позволяет распределение тепла на основе комплексной термосифонной трубки (Стратификатор) и разделяющая пластина.
Возможность для связывания с котлами, и системами косвенного нагрева горячей воды (БГВ), солнечными системами

Модель
Характеристики
Объем (L) 300
Диаметр без изоляции (∅, mm) 550
Диаметр с изоляцией (∅i, mm) 750
Высота без изоляции (h, mm) 1410
Высота с изоляцией (hi, mm) 1460
Установочная высота /высота сброса (mm) 1430
Нижний теплообменник - Площадь теплообменника (m²) 1
Нижний теплообменник - Емкость теплообменника (l) 6.2
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 6-10
Выход теплоноситель котла (A) G1 ½" /150
Выход теплоноситель котла (B) G1 ½" /150
Выход теплоноситель котла (С) G1 ½" /150
Выход теплоносителя/ Нижний теплообм. (D) G 1" /260
Теплоноситель котла (E) G1 ½" /420
Гильза для датчика (F) G ½" /540
Гильза для датчика (G) -
Вход теплоносителя/ Нижний теплообм. (H) G 1" /660
Теплоноситель котла/ Нагреватель (I) G1 ½" /770
Гильза для датчика (K) G ½" /980
Гильза для датчика (L) G ½" /1150
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1080
Вход теплоноситель котла (N) G1 ½" /1170
Вход теплоноситель котла (O) G1 ½" /1170
Вентиляция (P) G1 ½" /1410
Теплоноситель котла (R) G1 ½" /880
Теплоноситель котла (S) G1 ½" /880
Вес буфера/ Изоляция (kg) 92/ 9,5
Показать все характеристики
Объем (L) 500
Диаметр без изоляции (∅, mm) 650
Диаметр с изоляцией (∅i, mm) 850
Высота без изоляции (h, mm) 1700
Высота с изоляцией (hi, mm) 1750
Установочная высота /высота сброса (mm) 1720
Нижний теплообменник - Площадь теплообменника (m²) 1,7
Нижний теплообменник - Емкость теплообменника (l) 10,2
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 10-17
Выход теплоноситель котла (A) G1 ½" /150
Выход теплоноситель котла (B) G1 ½" /150
Выход теплоноситель котла (С) G1 ½" /150
Выход теплоносителя/ Нижний теплообм. (D) G 1" /325
Теплоноситель котла (E) G1 ½" /430
Гильза для датчика (F) G ½" /540
Гильза для датчика (G) G ½" /650
Вход теплоносителя/ Нижний теплообм. (H) G 1" /775
Теплоноситель котла/ Нагреватель (I) G1 ½" /900
Гильза для датчика (K) G ½" /1140
Гильза для датчика (L) G ½" /1420
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1360
Вход теплоноситель котла (N) G1 ½" /1450
Вход теплоноситель котла (O) G1 ½" /1450
Вентиляция (P) G1 ½" /1700
Теплоноситель котла (R) G1 ½" /1030
Теплоноситель котла (S) G1 ½" /1030
Вес буфера/ Изоляция (kg) 110/ 12,3
Показать все характеристики
Объем (L) 800
Диаметр без изоляции (∅, mm) 790
Диаметр с изоляцией (∅i, mm) 990
Высота без изоляции (h, mm) 1840
Высота с изоляцией (hi, mm) 1890
Установочная высота /высота сброса (mm) 1865
Нижний теплообменник - Площадь теплообменника (m²) 2,4
Нижний теплообменник - Емкость теплообменника (l) 14,3
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 15-27
Выход теплоноситель котла (A) G1 ½" /170
Выход теплоноситель котла (B) G1 ½" /170
Выход теплоноситель котла (С) G1 ½" /170
Выход теплоносителя/ Нижний теплообм. (D) G 1" /350
Теплоноситель котла (E) G1 ½" /470
Гильза для датчика (F) G ½" /590
Гильза для датчика (G) G ½" /710
Вход теплоносителя/ Нижний теплообм. (H) G 1" /845
Теплоноситель котла/ Нагреватель (I) G1 ½" /930
Гильза для датчика (K) G ½" /1160
Гильза для датчика (L) G ½" /1520
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1410
Вход теплоноситель котла (N) G1 ½" /1550
Вход теплоноситель котла (O) G1 ½" /1550
Вентиляция (P) G1 ½" /1840
Теплоноситель котла (R) G1 ½" /1050
Теплоноситель котла (S) G1 ½" /1050
Вес буфера/ Изоляция (kg) 135/ 16,4
Показать все характеристики
Объем (L) 1000
Диаметр без изоляции (∅, mm) 790
Диаметр с изоляцией (∅i, mm) 990
Высота без изоляции (h, mm) 2040
Высота с изоляцией (hi, mm) 2090
Установочная высота /высота сброса (mm) 2074
Нижний теплообменник - Площадь теплообменника (m²) 2,48
Нижний теплообменник - Емкость теплообменника (l) 15,2
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 18-33
Выход теплоноситель котла (A) G1 ½" /170
Выход теплоноситель котла (B) G1 ½" /170
Выход теплоноситель котла (С) G1 ½" /170
Выход теплоносителя/ Нижний теплообм. (D) G 1" /390
Теплоноситель котла (E) G1 ½" /500
Гильза для датчика (F) G ½" /620
Гильза для датчика (G) G ½" /770
Вход теплоносителя/ Нижний теплообм. (H) G 1" /930
Теплоноситель котла/ Нагреватель (I) G1 ½" /1050
Гильза для датчика (K) G ½" /1320
Гильза для датчика (L) G ½" /1700
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1570
Вход теплоноситель котла (N) G1 ½" /1740
Вход теплоноситель котла (O) G1 ½" /1740
Вентиляция (P) G1 ½" /2040
Теплоноситель котла (R) G1 ½" /1210
Теплоноситель котла (S) G1 ½" /1210
Вес буфера/ Изоляция (kg) 167/ 18
Показать все характеристики
Объем (L) 1500
Диаметр без изоляции (∅, mm) 1000
Диаметр с изоляцией (∅i, mm) 1200
Высота без изоляции (h, mm) 2170
Высота с изоляцией (hi, mm) 2220
Установочная высота /высота сброса (mm) 2262
Нижний теплообменник - Площадь теплообменника (m²) 3,4
Нижний теплообменник - Емкость теплообменника (l) 20,6
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 27-50
Выход теплоноситель котла (A) G1 ½" /235
Выход теплоноситель котла (B) G1 ½" /235
Выход теплоноситель котла (С) G1 ½" /235
Выход теплоносителя/ Нижний теплообм. (D) G 1" /445
Теплоноситель котла (E) G1 ½" /690
Гильза для датчика (F) G ½" /800
Гильза для датчика (G) G ½" /920
Вход теплоносителя/ Нижний теплообм. (H) G 1" /1045
Теплоноситель котла/ Нагреватель (I) G1 ½" /1280
Гильза для датчика (K) G ½" /1520
Гильза для датчика (L) G ½" /1790
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1720
Вход теплоноситель котла (N) G1 ½" /1820
Вход теплоноситель котла (O) G1 ½" /1820
Вентиляция (P) G1 ½" /2170
Теплоноситель котла (R) G1 ½" /1405
Теплоноситель котла (S) G1 ½" /1405
Вес буфера/ Изоляция (kg) 290/ 23,2
Показать все характеристики
Объем (L) 2000
Диаметр без изоляции (∅, mm) 1200
Диаметр с изоляцией (∅i, mm) 1400
Высота без изоляции (h, mm) 2160
Высота с изоляцией (hi, mm) 2210
Установочная высота /высота сброса (mm) 2200
Нижний теплообменник - Площадь теплообменника (m²) 4,4
Нижний теплообменник - Емкость теплообменника (l) 26,6
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 36-67
Выход теплоноситель котла (A) G1 ½" /280
Выход теплоноситель котла (B) G1 ½" /280
Выход теплоноситель котла (С) G1 ½" /280
Выход теплоносителя/ Нижний теплообм. (D) G 1" /390
Теплоноситель котла (E) G1 ½" /770
Гильза для датчика (F) G ½" /880
Гильза для датчика (G) G ½" /1030
Вход теплоносителя/ Нижний теплообм. (H) G 1" /1160
Теплоноситель котла/ Нагреватель (I) G1 ½" /1265
Гильза для датчика (K) G ½" /1520
Гильза для датчика (L) G ½" /1640
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1760
Вход теплоноситель котла (N) G1 ½" /1760
Вход теплоноситель котла (O) G1 ½" /1760
Вентиляция (P) G1 ½" /2160
Теплоноситель котла (R) G1 ½" /1375
Теплоноситель котла (S) G1 ½" /1375
Вес буфера/ Изоляция (kg) 360/ 26,5
Показать все характеристики
Объем (L) 2500
Диаметр без изоляции (∅, mm) 1250
Диаметр с изоляцией (∅i, mm) 1450
Высота без изоляции (h, mm) 2365
Высота с изоляцией (hi, mm) 2415
Установочная высота /высота сброса (mm) 2410
Нижний теплообменник - Площадь теплообменника (m²) 4,6
Нижний теплообменник - Емкость теплообменника (l) 28,2
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 40-80
Выход теплоноситель котла (A) G1 ½" /380
Выход теплоноситель котла (B) G1 ½" /380
Выход теплоноситель котла (С) G1 ½" /380
Выход теплоносителя/ Нижний теплообм. (D) G 1" /540
Теплоноситель котла (E) G1 ½" /690
Гильза для датчика (F) G ½" /920
Гильза для датчика (G) G ½" /1040
Вход теплоносителя/ Нижний теплообм. (H) G 1" /1190
Теплоноситель котла/ Нагреватель (I) G1 ½" /1340
Гильза для датчика (K) G ½" /1650
Гильза для датчика (L) G ½" /1930
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1770
Вход теплоноситель котла (N) G1 ½" /1980
Вход теплоноситель котла (O) G1 ½" /1980
Вентиляция (P) G1 ½" /2365
Теплоноситель котла (R) G1 ½" /1470
Теплоноситель котла (S) G1 ½" /1470
Вес буфера/ Изоляция (kg) 530/ 31
Показать все характеристики
Объем (L) 3000
Диаметр без изоляции (∅, mm) 1250
Диаметр с изоляцией (∅i, mm) 1450
Высота без изоляции (h, mm) 2715
Высота с изоляцией (hi, mm) 2765
Установочная высота /высота сброса (mm) 2760
Нижний теплообменник - Площадь теплообменника (m²) 4,6
Нижний теплообменник - Емкость теплообменника (l) 28,2
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 46-84
Выход теплоноситель котла (A) G1 ½" /380
Выход теплоноситель котла (B) G1 ½" /380
Выход теплоноситель котла (С) G1 ½" /380
Выход теплоносителя/ Нижний теплообм. (D) G 1" /540
Теплоноситель котла (E) G1 ½" /690
Гильза для датчика (F) G ½" /920
Гильза для датчика (G) G ½" /1040
Вход теплоносителя/ Нижний теплообм. (H) G 1" /1190
Теплоноситель котла/ Нагреватель (I) G1 ½" /1340
Гильза для датчика (K) G ½" /1900
Гильза для датчика (L) G ½" /2280
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /2120
Вход теплоноситель котла (N) G1 ½" /2330
Вход теплоноситель котла (O) G1 ½" /2330
Вентиляция (P) G1 ½" /2715
Теплоноситель котла (R) G1 ½" /1720
Теплоноситель котла (S) G1 ½" /1720
Вес буфера/ Изоляция (kg) 567/ 32
Показать все характеристики
