PBS R2-H 800

Буферная емкость с двумя теплообменниками для систем отопления

Буфер сохраняет и распространяет теплинные потоки в системе отопления.
Его конструкция позволяет распределение тепла на основе комплексной термосифонной трубки (Стратификатор) и разделяющей пластины.
Возможность для связывания с котлами, и системами косвенного нагрева горячей воды (БГВ), солнечные системы.
Высокоэффективная твердая изоляция сохраняет температуру в буфере в течение длительного времени.

Особенности продукта:
1) Объем 800 литров.
2) Вертикальный резервуар из стали S235JR.
3) Грунтовое покрытие с наружной стороны.
4) Все резьбы внутренние, ориентированные под углом 90 градусов для легкой установки.
5) До 14 выводов G1 "и G1 ½" для подсоединения к котлов, системы косвенного нагрева горячей воды (БГВ).
6) До 4-х выводов т G ½ "для тепловых датчиков.
7) Термосифонная труба (Стратификатор) и разделяющая пластина.
8) CFC оснащен свободной мягкой изоляцией толщиной 100мм и PVC покрытием в RAL 9006 или другие цвета по запросу.
9) Два теплообменника для подключения к солнечным или других источников тепла;
10) Выбор для установки нагревающего элемента в качестве резервного источника тепла.
11) Рабочее давление - 3 bar.

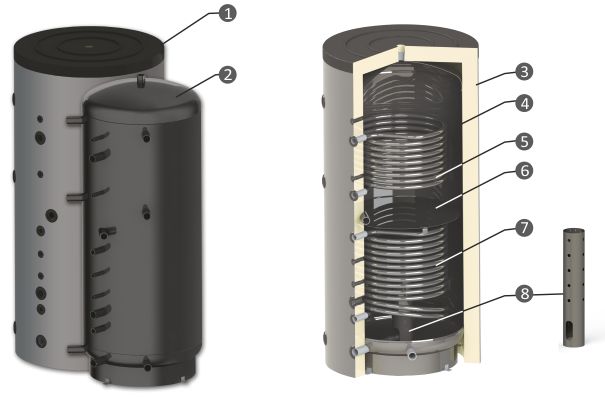

PBS_R2H_elementy (1).jpg


1) Эстетическое ПВХ покрытие, цвет RAL 9006.
2) Грунтовое покрытие наружной поверхности.
3) Съемная изоляция - CFC оснащен свободной жесткий изоляцией толщиной 100 мм.
4) Бак для воды из низкоуглеродистой стали.
5) Верхний теплообменник.
6) Pазделяющая пластина.
7) Нижний теплообменник.
8) Термосифонная труба (Стратификатор).

Технические характеристики:


Характеристики
Объем (L) 800
Диаметр без изоляции (∅, mm) 790
Диаметр с изоляцией (∅i, mm) 990
Высота без изоляции (h, mm) 1840
Высота с изоляцией (hi, mm) 1890
Установочная высота /высота сброса (mm) 1865
Нижний теплообменник: Площадь теплообменника (m²) 2,4
Нижний теплообменник: Емкость теплообменника (l) 14,3
Верхний теплообменник: Площадь теплообменника (m²) 1,8
Верхний теплообменник: Емкость теплообменника (l) 10,46
Раб.давление/ макс.темп. теплообм. (Bar/°C) 16/110
Раб.давление/ макс.темп. буфера (Bar/°C) 3/95
Рекомендуемый размер котла, связанный с буфером (kW) 15-27

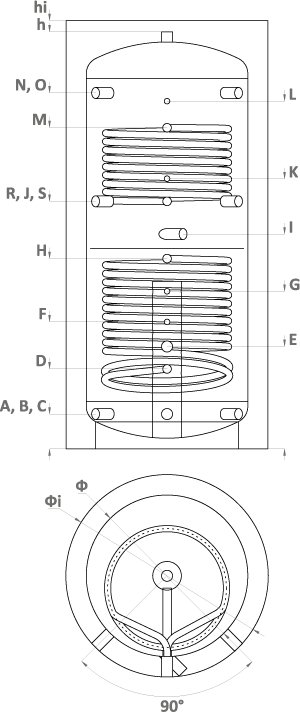

Выход теплоноситель котла (A) G1 ½" /170
Выход теплоноситель котла (B) G1 ½" /170
Выход теплоноситель котла (С) G1 ½" /170
Выход теплоносителя/ Нижний теплообм. (D) G 1" /350
Теплоноситель котла (E) G1 ½" /470
Гильза для датчика (F) G ½" /590
Гильза для датчика (G) G ½" /710
Вход теплоносителя/ Нижний теплообм. (H) G 1" /845
Теплоноситель котла/ Нагреватель (I) G1 ½" /930
Выход теплоносителя/ Верх. теплообм. (J) G1" /1050
Гильза для датчика (K) G ½" /1160
Гильза для датчика (L) G ½" /1520
Вход теплоносителя/ Верх. теплообм. (M) G1 ½" /1410
Вход теплоноситель котла (N) G1 ½" /1550
Вход теплоноситель котла (O) G1 ½" /1550
Вентиляция (P) G1 ½" /1840
Теплоноситель котла (R) G1 ½" /1050
Теплоноситель котла (S) G1 ½" /1050
Вес буфера/ Изоляция (kg) 165/ 16,4
