Бойлеры косвенного нагрева Серия ST

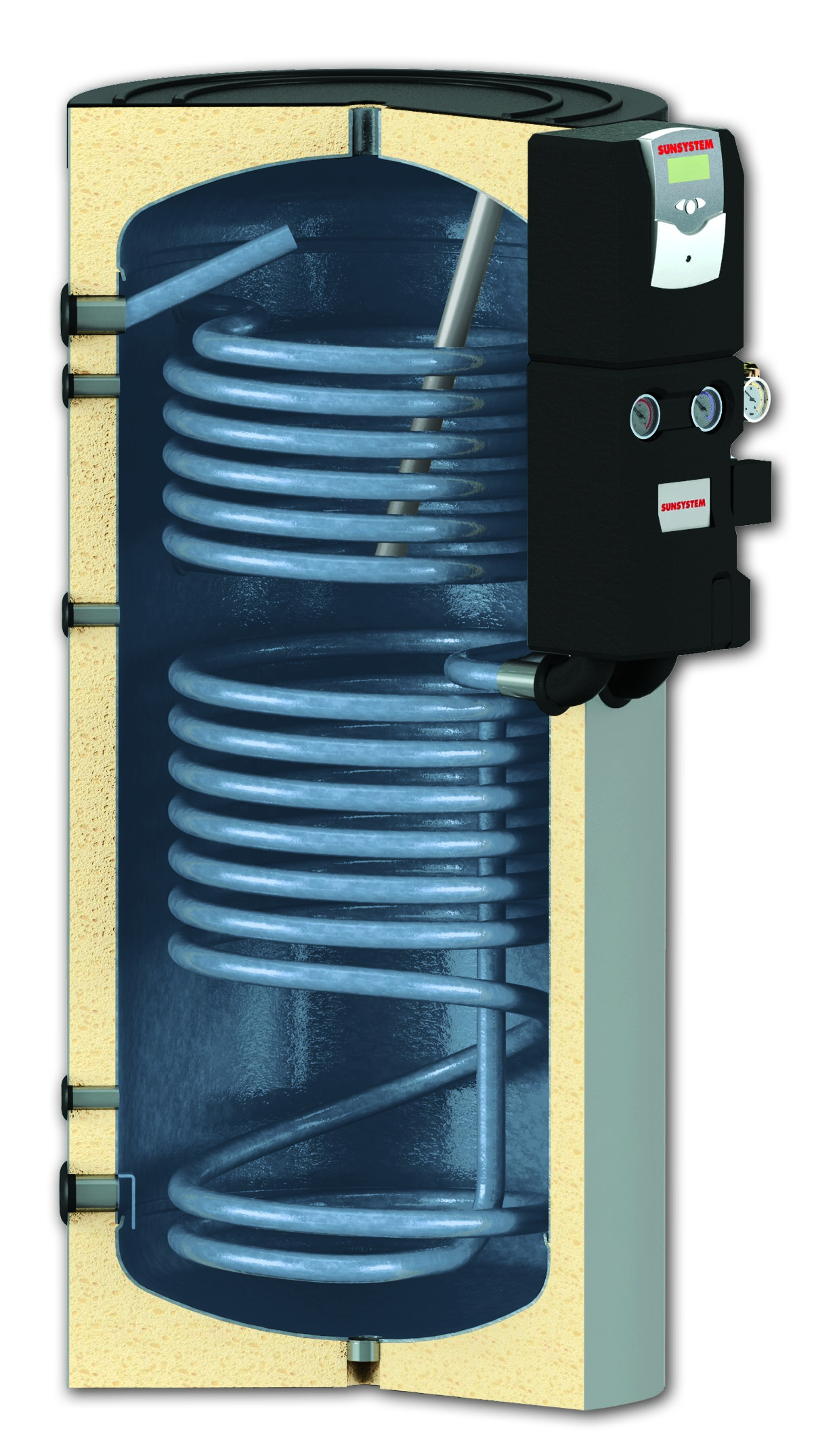

Предварительно собранный компактный комплект водонагревателя с двойной солнечной станцией. Настройка солнечной тепловой системы с минимальными усилиями и расходов на установку.
Особенности продукта:
Модель
Характеристики
| Емкость (I) | 200 |
| Высота (H,mm) | 1340 |
| Диаметр (D,mm) | Ø560 |
| Рабочее давление/Макс.температура (bar/°C) | 8/95 |
| Давление при испытании бака (bar) | 8 |
| Нижний S1/Верхний S2 теплообм. | |
| Площадь теплообменника S1/S2 (m²) | 0.9/0.6 |
| Емкость теплообменника S1/S2 (I) | 5.55/3.70 |
| Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) | 29/18 0.71/0.44 |
| NL- коэфф. мощности при 60°C | 4.5/1.5 |
| Перепад давления ∆p (mBar) | 75/55 | Рабочее давление / Макс.температура теплообменника (bar /°C) | 16 /110 |
| Давление при испытании (bar) | 25 |
| Эл.нагревательный элемент (дополнительно) (kW) | 3 |
| Вес (kg) | 103 |
| Выход нижнего теплообменника S1 (A, mm) | G1"/692 |
| Вход холодной воды (B, mm) | G1"/202 |
| Гильза для датчика (С, mm) | G½"/302 |
| Вход нижнего теплообменника (D, mm) | G1"/692 |
| Гильза для датчика (E, mm) | G½"/752 |
| Выход верхнего теплообменника (F, mm) | G1"/812 |
| Рециркуляция (G, mm) | G¾"/987 |
| Гильза термостата (H, mm) | G½"/1037 |
| Вход верхнего теплообменника (I, mm) | G1"/1112 |
| Выход горячей воды (J, mm) | G1"/1168 |
| Гильза вентиляциляционного отверстия (F, mm) | G1"/1340 |
| Анодный протектор (L, mm) | G1"/1340 |
| Гильза для датчика (M, mm) | G1"/1138 |
| "Эл.нагревательный элемент (N, mm) | G1½"/752 |
| Смотровое отверстие (O, Ø) | 110/180 |
| Фланец (O, mm) | 309 |
| Гильза стока (P, mm) | G1"/30 |
| Солнечная станция, модель ST FC | |
| Блок управления | DeltaSol BS |
| Циркуляционный насос | WILO Star ST15/6 Eco |
| Номинальный размер | DN 20 |
| Материал | Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP |
| Предохранительный клапан | 6 bar |
| Усилие возвр.пружины клапана | 2х200mm=400mm общий |
| Расходомер | 1....15 литров/мин |
| Гильза вентиляц. отверстия | + |
| Максимальная температура | +110°C, пиковая температура -180°C |
| Соединения | ¾ IT |
| Емкость (I) | 300 |
| Высота (H,mm) | 1420 |
| Диаметр (D,mm) | Ø660 |
| Рабочее давление/Макс.температура (bar/°C) | 8/95 |
| Давление при испытании бака (bar) | 8 |
| Нижний S1/Верхний S2 теплообм. | |
| Площадь теплообменника S1/S2 (m²) | 1.2/0.9 |
| Емкость теплообменника S1/S2 (I) | 7.40/5.55 |
| Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) | 53/21 1.30/0.52 |
| NL- коэфф. мощности при 60°C | 11/2 |
| Перепад давления ∆p (mBar) | 120/70 | Рабочее давление / Макс.температура теплообменника (bar /°C) | 16 /110 |
| Давление при испытании (bar) | 25 |
| Эл.нагревательный элемент (дополнительно) (kW) | 4.5 |
| Вес (kg) | 125 |
| Выход нижнего теплообменника S1 (A, mm) | G1"/805 |
| Вход холодной воды (B, mm) | G1"/215 |
| Гильза для датчика (С, mm) | G½"/320 |
| Вход нижнего теплообменника (D, mm) | G1"/805 |
| Гильза для датчика (E, mm) | G½"/852 |
| Выход верхнего теплообменника (F, mm) | G1"/894 |
| Рециркуляция (G, mm) | G¾"/1007 |
| Гильза термостата (H, mm) | G½"/1104 |
| Вход верхнего теплообменника (I, mm) | G1"/1170 |
| Выход горячей воды (J, mm) | G1"/1182 |
| Гильза вентиляциляционного отверстия (F, mm) | G1"/1410 |
| Анодный протектор (L, mm) | G1"/1410 |
| Гильза для датчика (M, mm) | G1"/1170 |
| "Эл.нагревательный элемент (N, mm) | G1½"/852 |
| Смотровое отверстие (O, Ø) | 110/180 |
| Фланец (O, mm) | 320 |
| Гильза стока (P, mm) | 30 |
| Солнечная станция, модель ST FC | |
| Блок управления | DeltaSol BS |
| Циркуляционный насос | WILO Star ST15/6 Eco |
| Номинальный размер | DN 20 |
| Материал | Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP |
| Предохранительный клапан | 6 bar |
| Усилие возвр.пружины клапана | 2х200mm=400mm общий |
| Расходомер | 1....15 литров/мин |
| Гильза вентиляц. отверстия | + |
| Максимальная температура | +110°C, пиковая температура -180°C |
| Соединения | ¾ IT |
| Емкость (I) | 400 |
| Высота (H,mm) | 1470 |
| Диаметр (D,mm) | Ø750 |
| Рабочее давление/Макс.температура (bar/°C) | 8/95 |
| Давление при испытании бака (bar) | 8 |
| Нижний S1/Верхний S2 теплообм. | |
| Площадь теплообменника S1/S2 (m²) | 1.5/1 |
| Емкость теплообменника S1/S2 (I) | 9.25/6.17 |
| Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) | 62/27 1.52/0.66 |
| NL- коэфф. мощности при 60°C | 13/2.2 |
| Перепад давления ∆p (mBar) | 180/20 | Рабочее давление / Макс.температура теплообменника (bar /°C) | 16 /110 |
| Давление при испытании (bar) | 25 |
| Эл.нагревательный элемент (дополнительно) (kW) | 6 |
| Вес (kg) | 167 |
| Выход нижнего теплообменника S1 (A, mm) | G1"/850 |
| Вход холодной воды (B, mm) | G1"/270 |
| Гильза для датчика (С, mm) | G½"/450 |
| Вход нижнего теплообменника (D, mm) | G1"/850 |
| Гильза для датчика (E, mm) | G½"/901 |
| Выход верхнего теплообменника (F, mm) | G1"/952 |
| Рециркуляция (G, mm) | G¾"/1105 |
| Гильза термостата (H, mm) | G½"/1054 |
| Вход верхнего теплообменника (I, mm) | G1"/1210 |
| Выход горячей воды (J, mm) | G1"/1240 |
| Гильза вентиляциляционного отверстия (F, mm) | G1"/1460 |
| Анодный протектор (L, mm) | G1"/1318 |
| Гильза для датчика (M, mm) | G1"/1452 |
| "Эл.нагревательный элемент (N, mm) | G1½"/901 |
| Смотровое отверстие (O, Ø) | 110/180 |
| Фланец (O, mm) | 450 |
| Гильза стока (P, mm) | 30 |
| Солнечная станция, модель ST FC | |
| Блок управления | DeltaSol BS |
| Циркуляционный насос | WILO Star ST15/6 Eco |
| Номинальный размер | DN 20 |
| Материал | Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP |
| Предохранительный клапан | 6 bar |
| Усилие возвр.пружины клапана | 2х200mm=400mm общий |
| Расходомер | 1....15 литров/мин |
| Гильза вентиляц. отверстия | + |
| Максимальная температура | +110°C, пиковая температура -180°C |
| Соединения | ¾ IT |
| Емкость (I) | 500 |
| Высота (H,mm) | 1720 |
| Диаметр (D,mm) | Ø750 |
| Рабочее давление/Макс.температура (bar/°C) | 8/95 |
| Давление при испытании бака (bar) | 8 |
| Нижний S1/Верхний S2 теплообм. | |
| Площадь теплообменника S1/S2 (m²) | 1.8/1.2 |
| Емкость теплообменника S1/S2 (I) | 11.10/7.40 |
| Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) | 72/31 1.77/0.84 |
| NL- коэфф. мощности при 60°C | 18/2.8 |
| Перепад давления ∆p (mBar) | 210/90 | Рабочее давление / Макс.температура теплообменника (bar /°C) | 16 /110 |
| Давление при испытании (bar) | 25 |
| Эл.нагревательный элемент (дополнительно) (kW) | 7.5 |
| Вес (kg) | 192 |
| Выход нижнего теплообменника S1 (A, mm) | G1"/960 |
| Вход холодной воды (B, mm) | G1"/270 |
| Гильза для датчика (С, mm) | G½"/450 |
| Вход нижнего теплообменника (D, mm) | G1"/960 |
| Гильза для датчика (E, mm) | G½"/1011 |
| Выход верхнего теплообменника (F, mm) | G1"/1062 |
| Рециркуляция (G, mm) | G¾"/1206 |
| Гильза термостата (H, mm) | G½"/1206 |
| Вход верхнего теплообменника (I, mm) | G1"/1350 |
| Выход горячей воды (J, mm) | G1"/1453 |
| Гильза вентиляциляционного отверстия (F, mm) | G1"/1710 |
| Анодный протектор (L, mm) | G1"/1568 |
| Гильза для датчика (M, mm) | G1"/1453 |
| "Эл.нагревательный элемент (N, mm) | G1½"/1011 |
| Смотровое отверстие (O, Ø) | 110/180 |
| Фланец (O, mm) | 450 |
| Гильза стока (P, mm) | 30 |
| Солнечная станция, модель ST FC | |
| Блок управления | DeltaSol BS |
| Циркуляционный насос | WILO Star ST15/6 Eco |
| Номинальный размер | DN 20 |
| Материал | Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP |
| Предохранительный клапан | 6 bar |
| Усилие возвр.пружины клапана | 2х200mm=400mm общий |
| Расходомер | 1....15 литров/мин |
| Гильза вентиляц. отверстия | + |
| Максимальная температура | +110°C, пиковая температура -180°C |
| Соединения | ¾ IT |
