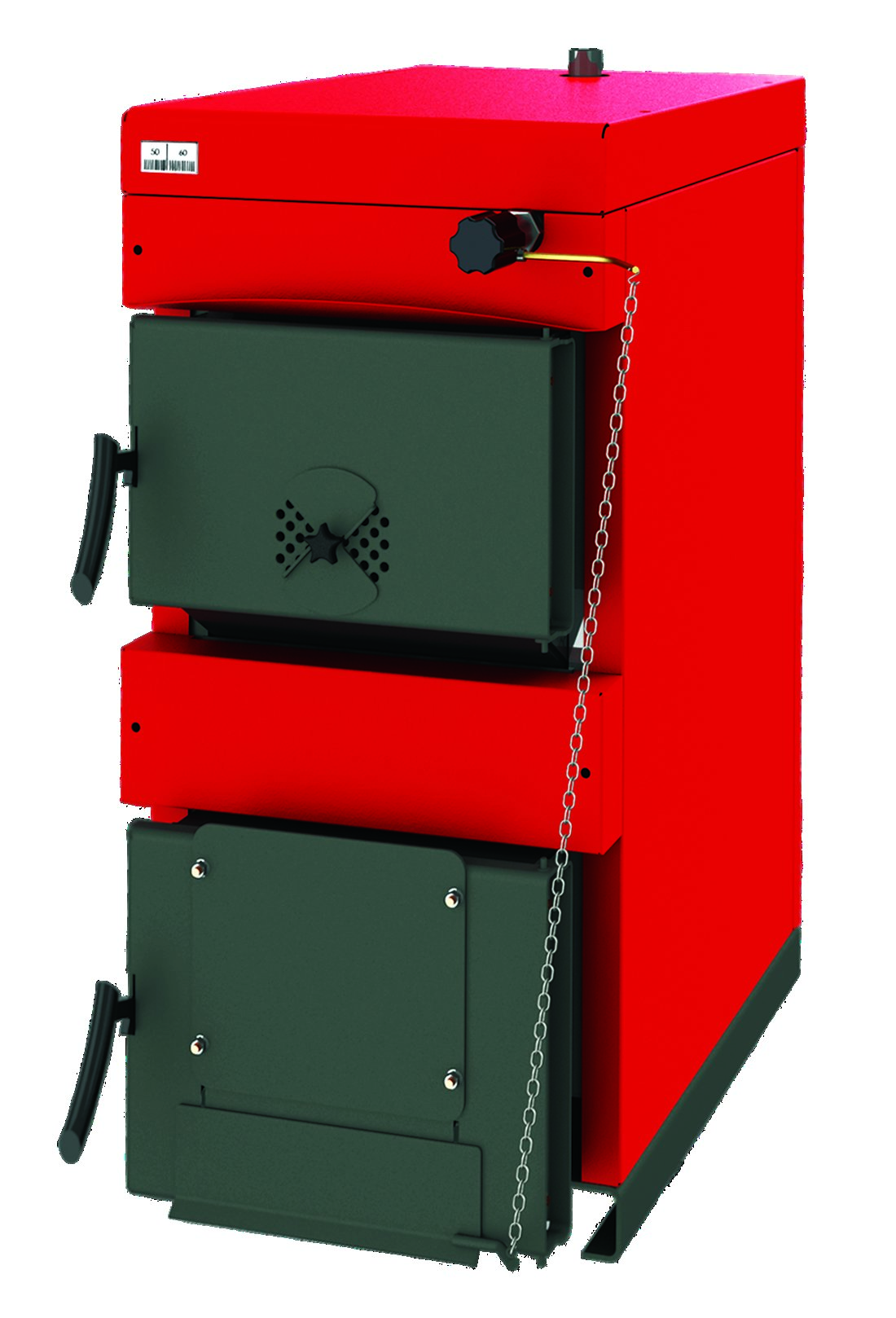

Твердотопливные котлы Серия BURNiT WBS
Простой монтаж и легкое обслуживание.
Конструкция соответствует требованиям норм EN 303-5.
Камера сгорания снабжена теплообменником большой площади и низким коэффициентом сопротивления.
Большая дверца камеры сгорания.
Модель
Характеристики
| Тепловая мощность (kW) | 20 |
| Площадь нагрева (m²) | 90+120 |
| ВхШхГ (mm) | 1115х464х870 |
| Объем теплообменника (l) | 60 |
| Объем загрузочной камеры (l) | 55 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 10/0.10 |
| Обязательная дымовая тяга (Pa/mbar) | 16/0.16 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 330/250 |
| Максимальная длинна поленьев (mm) | 400 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 225 |
| Ввод холодной воды (A,mm /J,mm) | R1 ¼ /430 /232 |
| Выход горячей воды (B,mm / J,mm) | R1 ¼ /1145 /232 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1045 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1045 |
| Воздушный клапан (I) | + |
| Дымоход ∅ 150 (F,mm / J,mm) | 920/232 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G ½/205 /232 |
| Индикатор температуры (T) | + |
| Терморегулятор тяги (R) | + |
| Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 25 |
| Площадь нагрева (m²) | 100+150 |
| ВхШхГ (mm) | 1115х464х930 |
| Объем теплообменника (l) | 75 |
| Объем загрузочной камеры (l) | 62 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 11/0.11 |
| Обязательная дымовая тяга (Pa/mbar) | 20/0.20 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 330/250 |
| Максимальная длинна поленьев (mm) | 400 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 245 |
| Ввод холодной воды (A,mm /J,mm) | R1 ¼ /430 /232 |
| Выход горячей воды (B,mm / J,mm) | R1 ¼ /1145 /232 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1045 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1045 |
| Воздушный клапан (I) | + | Дымоход ∅ 150 (F,mm / J,mm) | 920/232 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G ½ /205 /232 |
| Индикатор температуры (T) | + | Терморегулятор тяги (R) | + | Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 30 |
| Площадь нагрева (m²) | 120+180 |
| ВхШхГ (mm) | 1115х524х930 |
| Объем теплообменника (l) | 82 |
| Объем загрузочной камеры (l) | 74 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 12/0.12 |
| Обязательная дымовая тяга (Pa/mbar) | 21/0.21 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 390/250 |
| Максимальная длинна поленьев (mm) | 400 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 265 |
| Ввод холодной воды (A,mm /J,mm) | R1 ¼ /430 /262 |
| Выход горячей воды (B,mm / J,mm) | R1 ¼ /1145 /262 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1045 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1045 |
| Воздушный клапан (I) | + |
| Дымоход ∅ 150 (F,mm / J,mm) | 920/262 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G ½ /205 /262 |
| Индикатор температуры (T) | + |
| Терморегулятор тяги (R) | + |
| Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 40 |
| Площадь нагрева (m²) | 140+250 |
| ВхШхГ (mm) | 1115х624х930 |
| Объем теплообменника (l) | 96 |
| Объем загрузочной камеры (l) | 94 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 15/0.15 |
| Обязательная дымовая тяга (Pa/mbar) | 23/0.23 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 490/310 |
| Максимальная длинна поленьев (mm) | 400 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 310 |
| Ввод холодной воды (A,mm /J,mm) | R1 ¼ /430 /312 |
| Выход горячей воды (B,mm / J,mm) | R1 ¼ /1145 /312 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1045 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1045 |
| Воздушный клапан (I) | + | Дымоход ∅ 180 (F,mm / J,mm) | 905/312 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G ½ /205 /312 |
| Индикатор температуры (T) | + | Терморегулятор тяги (R) | + | Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 50 |
| Площадь нагрева (m²) | 160+340 |
| ВхШхГ (mm) | 1115х624х990 |
| Объем теплообменника (l) | 106 |
| Объем загрузочной камеры (l) | 103 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 26/0.26 |
| Обязательная дымовая тяга (Pa/mbar) | 24/0.24 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 490/310 |
| Максимальная длинна поленьев (mm) | 500 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 330 |
| Ввод холодной воды (A,mm /J,mm) | R1 ¼ /430 /312 |
| Выход горячей воды (B,mm / J,mm) | R1 ¼ /1145 /312 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1045 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1045 |
| Воздушный клапан (I) | + | Дымоход ∅ 180 (F,mm / J,mm) | 905/312 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G ½ /205 /312 |
| Индикатор температуры (T) | + | Терморегулятор тяги (R) | + | Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 70 |
| Площадь нагрева (m²) | 250+410 |
| ВхШхГ (mm) | 1265х624х1110 |
| Объем теплообменника (l) | 134 |
| Объем загрузочной камеры (l) | 170 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 41/0.41 |
| Обязательная дымовая тяга (Pa/mbar) | 38/0.38 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 490/310 |
| Максимальная длинна поленьев (mm) | 600 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 410 |
| Ввод холодной воды (A,mm /J,mm) | R1 ½ /410 /312 |
| Выход горячей воды (B,mm / J,mm) | R1 ½ /1295 /342 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1195 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1195 |
| Воздушный клапан (I) | + |
| Дымоход ∅ 206 (F,mm / J,mm) | 1030/312 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G1 /205 /312 |
| Индикатор температуры (T) | + |
| Терморегулятор тяги (R) | + |
| Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 176 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 90 |
| Площадь нагрева (m²) | 350+480 |
| ВхШхГ (mm) | 1265х684х1100 |
| Объем теплообменника (l) | 145 |
| Объем загрузочной камеры (l) | 191 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 54/0.54 |
| Обязательная дымовая тяга (Pa/mbar) | 47/0.47 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 550/310 |
| Максимальная длинна поленьев (mm) | 600 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 445 |
| Ввод холодной воды (A,mm /J,mm) | R1 ½ /410 /342 |
| Выход горячей воды (B,mm / J,mm) | R1 ½ /1295 /342 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1195 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1195 |
| Воздушный клапан (I) | + |
| Дымоход ∅ 206 (F,mm / J,mm) | 1030/342 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G1 /205 /242 |
| Индикатор температуры (T) | + |
| Терморегулятор тяги (R) | + |
| Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 215 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 160 |
| Площадь нагрева (m²) | 1000+600 |
| ВхШхГ (mm) | 1265х744х1100 |
| Объем теплообменника (l) | 160 |
| Объем загрузочной камеры (l) | 212 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 54/0.54 |
| Обязательная дымовая тяга (Pa/mbar) | 47/0.47 |
| Изоляция Котла | Термальная шерсть |
| Изоляция Дверцы | Термальная шерсть |
| Рекомендуемое топливо | древесина, влажность 15% |
| Рекомендуемое топливо (mm) | 610/310 |
| Максимальная длинна поленьев (mm) | 600 |
| Температура выхлопных газов (рабочий режим) (°C) | <150 |
| Диапазон рабочих температур (°C) | 65-85 |
| Макс. температура (°C) | 95 |
| Мин. температура обратной воды (°C) | 60 |
| Рабочее давление (bar) | 3 |
| Вес (kg) | 475 |
| Ввод холодной воды (A,mm /J,mm) | R1 ½ /410 /372 |
| Выход горячей воды (B,mm / J,mm) | R1 ½ /1295 /372 |
| Гильза для сенсорного подрывного клапана (K,mm) | G ½ /1195 |
| Сброс горячей воды Ввод/Вывод (E,mm) | R ½ /1195 |
| Воздушный клапан (I) | + |
| Дымоход ∅ 206 (F,mm / J,mm) | 1030/342 |
| Отверстие для чистки дымохода (O,mm) | 150/70 |
| Дренаж (Y,mm /J,mm) | G1 /205 /272 |
| Индикатор температуры (T) | + |
| Терморегулятор тяги (R) | + |
| Нагнетательный канал (V,mm) | + |
| Фланец горелки (Z, ∅mm) | 215 |
| Контейнер для золы (X) | + |
| Тепловая мощность (kW) | 250 |
| Площадь нагрева (m2) | 2000-2500 |
| ВхШхГ (mm) | 2100х950х1950 |
| Объем теплообменника (l) | 790 |
| Объем загрузочной камеры (l) | 560 |
| Коэффициент сопротивления загрузочной камеры (Pa/mbar) | 23/0.23 |
| Обязательная дымовая тяга (Pa/mbar) | 42/0.42 |
| Рекомендуемое топливо | древесина, влажность 20% |
| Максимальная длинна поленьев (mm) | 1000 |
| Время горения частичная/полная загрузка (h) | 5.5/3.5 |
| Диапазон рабочих температур/макс.темп. (oC) | 65-85/95 |
| Температура выхлопных газов (рабочий режим) (oC) | 150-180 |
| Максимальное рабочее давление (bar) | 4 |
| Вес без изоляции/в изоляции (kg) | 1420/1530 |
| Ввод холодной воды (A,mm) | DN 80/245 |
| Выход горячей воды (B,mm) | DN 80/2100 |
| Гильза для сенсорного подрывного клапана (K1,mm; K2,mm) | DN 40/2100; DN 40/500 |
| Дымоход ∅ 300 (F,mm / J,mm) | 1730/475 |
| Отверстие для чистки дымохода (O1,mm, O2,mm) | 1450/1450 |
| Заслонка дымохода тяги (G) | + |
| Загрузочное отверстие (N,mm) | 520*580 | Смотровое отверстие (P,mm) | 920*850 |
| Отверстие подачи воздуха (R,mm) | 600*230 | Термостатический регулятор тяги (T,mm) | 1450 |
| Слив (Y,mm) | G1"/150 |
| Окошко для просмотра за горением (V) | + |
| Фланец горелки (Z) | + |
